PARTIE
III - ASPECTS ET TIMBRES AVEC BANDES PHOSPHORESCENTES
3.2.
La taille des marges horizontales et des bandes discontinues et continues
3.2.1. La taille des marges horizontales
3.2.1.1. La taille des marges sur les timbres d’usage courant
La taille des marges des timbres d'usage courant entre la figurine et la dentelure a évolué avec le temps et tout particulièrement à partir de l’impression des bandes phosphorescentes.
Les marges blanches initialement étroites (1.5 mm sur la « Marianne de Cheffer » et la « Marianne de Béquet ») sont élargies à partir de la « Sabine de Gandon » pour atteindre la taille de 2.5 mm en réduisant la taille des figurines, cette dernière passant de 17 mm à 15 mm.
Cette norme est toujours appliquée sur les timbres d’usage courant de feuilles et de carnets gommés.
La norme de 2.5 mm s’est imposée pour trois principales raisons :
- éviter la superposition de l’encre phosphorescente avec une autre encre. Le séchage des encres sur les premiers timbres avec des bandes phosphorescentes a été un des principaux problèmes rencontrés.
- favoriser le réglage des lecteurs optiques en utilisant un support homogène
- favoriser la lecture des bandes en accentuant les contrastes.Sur les timbres autoadhésifs issus de carnets, la marge est de 3.0 mm
3.2.1.2. La taille des marges sur les autres timbres

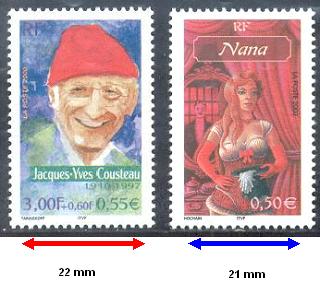

Avec la généralisation à partir de 2001 des bandes sur toutes les autres émissions, le même phénomène d’élargissement des marges par réduction de la largeur des thèmes imprimés est observé.
La largeur des marges augmente de 0.5 mm.

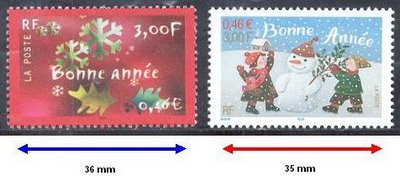

Le timbre « Bonne année 2001 » montre les évolutions de présentation nécessaires pour imprimer des bandes phosphorescentes par rapport à l'émission de l'année précédente:
- agrandissement des marges
- instauration de la marge blanche
La largeur des marges varie en fonction des types d’impression et des formats :- Impressions en Héliogravure : marge entre 2.5 mm et 3 mm (standard : 2.5 mm)

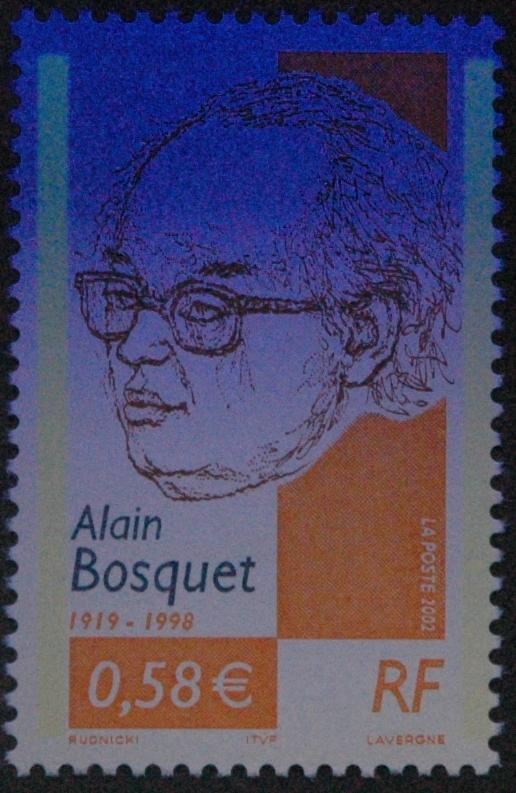

- Impressions en Taille-Douce : marge entre 2.5 mm et 3 mm (standard : 3.0 mm)

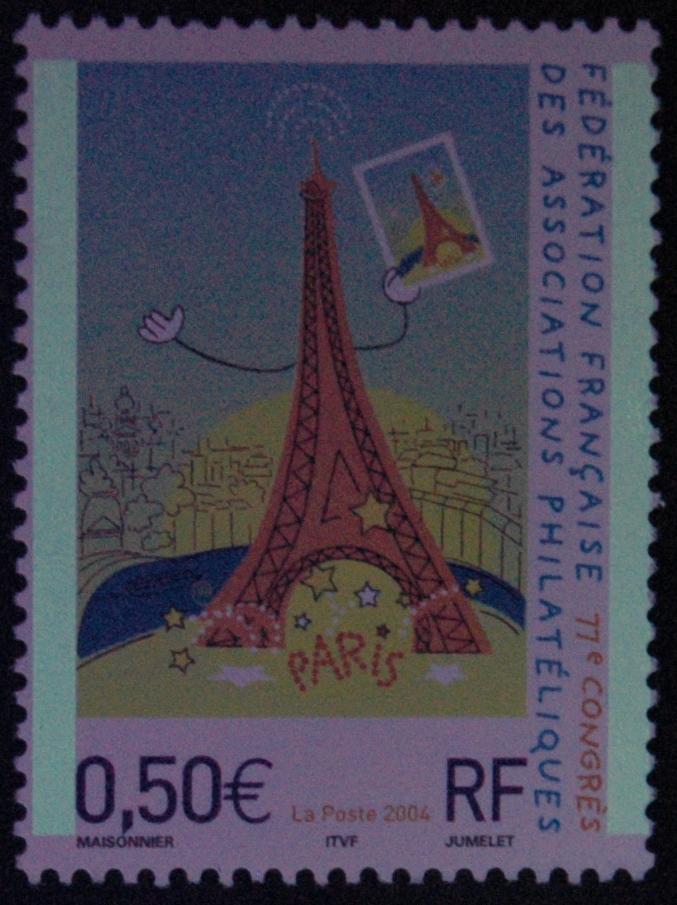

- Impressions en Offset :
- marge de 2.5 mm pour les timbres imprimés en feuille
- marge de 3.0 mm pour les timbres imprimés sur un support autoadhésif
- marge de 2.0 mm pour les timbres préoblitérés de la série Orchidées
3.2.2. La taille des bandes discontinues
La largeur des bandes a diminué en même temps que l’élargissement des marges.
3.2.2.1. La taille des bandes sur les timbres d’usage courant
3.2.2.1.1. Largeur des bandes sur les timbres d’usage courant
Nous pouvons observer plusieurs largeurs de bande phosphorescente en fonction des types d'impression.
La taille peut varier sensiblement en fonction des tirages.
Type
d'impression des bandes phosphorescentes | |||
Typographie | Héliogravure (1.0 mm) | Offset (2.0 mm) | |

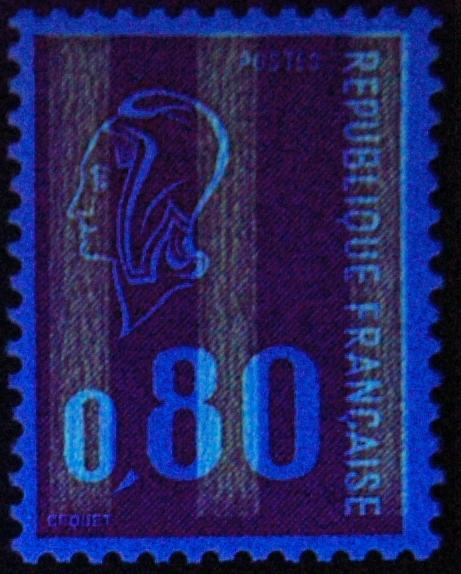

Marianne de Cheffer Marianne de Béquet 0.10FF Troyes 0.20FF Saint-Lô (3.0 mm) | A

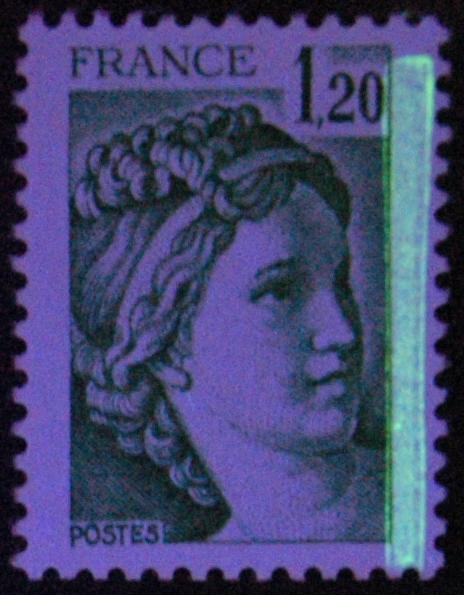

partir de la Sabine de Gandon (1.5 mm) | ||
 |  |  |  |
3.2.2.1.2. Hauteur des bandes sur
les timbres d’usage courant
Les bandes phosphorescentes Pho A, Pho B, Pho C et Pho D font 23.0 mm de hauteur.
Depuis l'apparition de la classe E sur les derniers tirages de la « Marianne du Bicentenaire », une différenciation doit être opérée en fonction des outillages d'impression en typographie des bandes phosphorescetes.
Nous pouvons désormais observer des bandes phosphorescentes de 22.0 mm (Pho E22), de 23.0 mm (Pho E23 et Pho C23) et de 24.0 mm (Pho E24).
La hauteur de 22.0 mm correspond à la hauteur des figurines depuis la « Marianne du Bicentenaire ».
Presses | Hauteur
des bandes | Type
de cylindre | ||
22.0
mm | 23.0
mm | 24.0
mm | ||
(E22) | (E23) | (E24) | ||
TD6-1 | x | - | - | Plaque
aimantée d'acier avec polymère |
TD6-2 | x | - | - | Plaque
aimantée d'acier avec polymère |
TD6-4 | - | x | - | Cylindre
en laiton usiné |
TD6-5 | x | x | x | Plaque
aimantée d'acier avec polymère (E22) Cylindre en laiton usiné (E23) Plaque aimantée d'acier avec polymère (E24) |
TD6-6 | x | x | - | Plaque aimantée d'acier avec polymère (E22)
|
TD6-7 | x | - | x | Plaque
aimantée d'acier avec polymère |
TD215 | x | - | - | Plaque
aimantée d'acier avec polymère |
Presses | - | (C23) | - | - |
RGR-1 | - | x | - | Cylindre
métallique recouvert de caoutchouc ou d'une matière plastique |

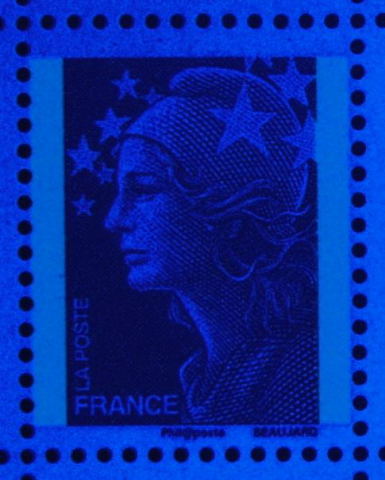

Sous lampe U.V. |
 |
 |
 |
- |
Nous n'avons pas trouvé de différences majeures à partir de la « Marianne du 14 Juillet - La Poste » sur les tirages réalisés sur les presses RGR-1 et RGR-2, l'outillage d'impression des bandes phosphorescentes étant le même malgré probablement une encre différente..
Le Pho C a donc été recodifié Pho C23 pour rendre cohérente la codification suite à l'apparition des Pho E22 et Pho E23 et de la notion de taille des bandes phosphorescentes..
* En Janvier 2005, nous pouvons observer les exceptions suivantes:
-> sur la presse TD6-1
- 0.64€ vert-olive « Marianne des Français - ITVF » : Tirage du 11.01.05 au 21.01.05 avec Pho E23
- 0.1.98€ rouge-brun « Marianne des Français - ITVF » : Tirage du 21.01.05 au 03.02.05 avec Pho E23
-> sur la presse TD6.5
- 1.22€ lilas « Marianne des Français - ITVF » : Tirage du 17.01.05 au 03.02.05 avec Pho E22
* Fin Décembre 2014 nous pouvons observer les exceptions suivantes:
-> sur la presse TD202
- Lettre Prioritaire 20g rouge « Marianne et l'Europe » : Tirage du 17.11.14 au 27.11.14 avec Pho E23
- Monde 20g violet « Marianne et l'Europe » : Tirage du 01.12.14 au 08.12.14 avec Pho E23
- Europe 20g bleu « Marianne et l'Europe » : Tirage du 16.12.14 au 17.12.14 avec Pho E23
- Lettre Prioritaire 20g vieux-rose « Marianne et l'Europe » : Tirage du 18.12.14 au 19.12.14 avec Pho E23
3.2.2.2. La taille des bandes sur les autres timbres
3.2.2.2.1. Largeur des bandes sur les autres timbres
Nous pouvons observer les mêmes largeurs des bandes phosphorescentes que sur les timbres d'usage courant.
Type
d'impression des bandes phosphorescentes | |

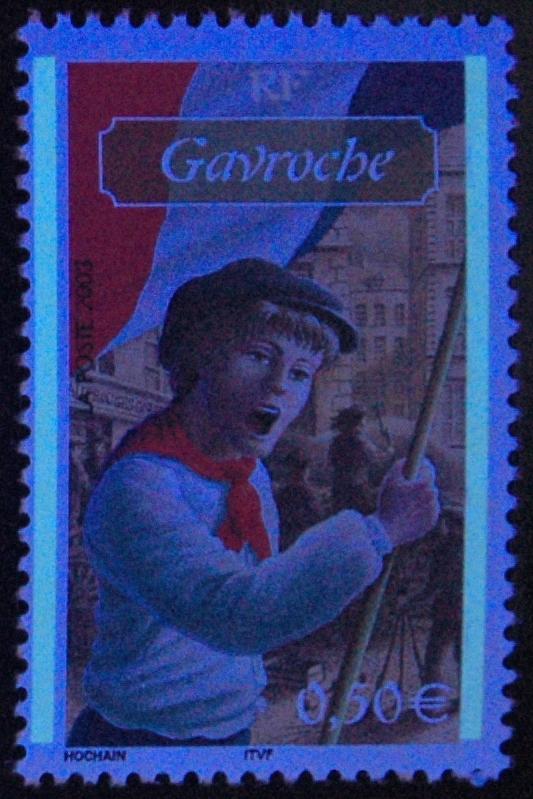

Typographie (1.5 mm) | Héliogravure (1.0 mm) |
 |  |
Offset | ||

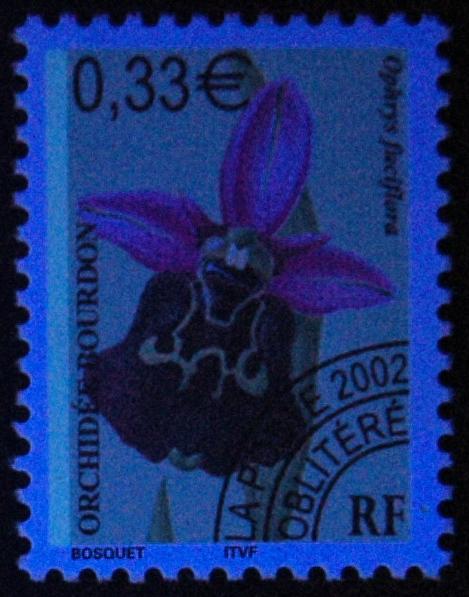

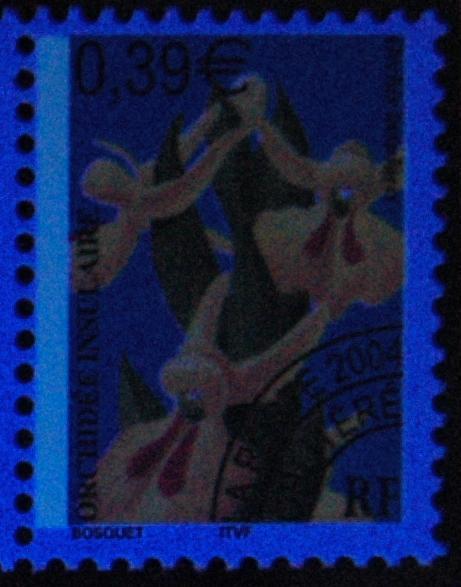

Timbres
préoblitérés avant 2004 (1.0 mm) | Timbres
préoblitérés après 2004 (1.5 mm) | (2.0
mm) |
 |  |  |
3.2.2.2.2. Hauteur
des bandes sur les autres timbres
La hauteur des bandes varie en fonction des formats :
- formats verticaux standards : 36 mm
- formats horizontaux standards : 22 mm
3.2.2.2.3.
Cas particulier du carnet autoadhésif « Les beaux timbres s'exposent
au Salon »

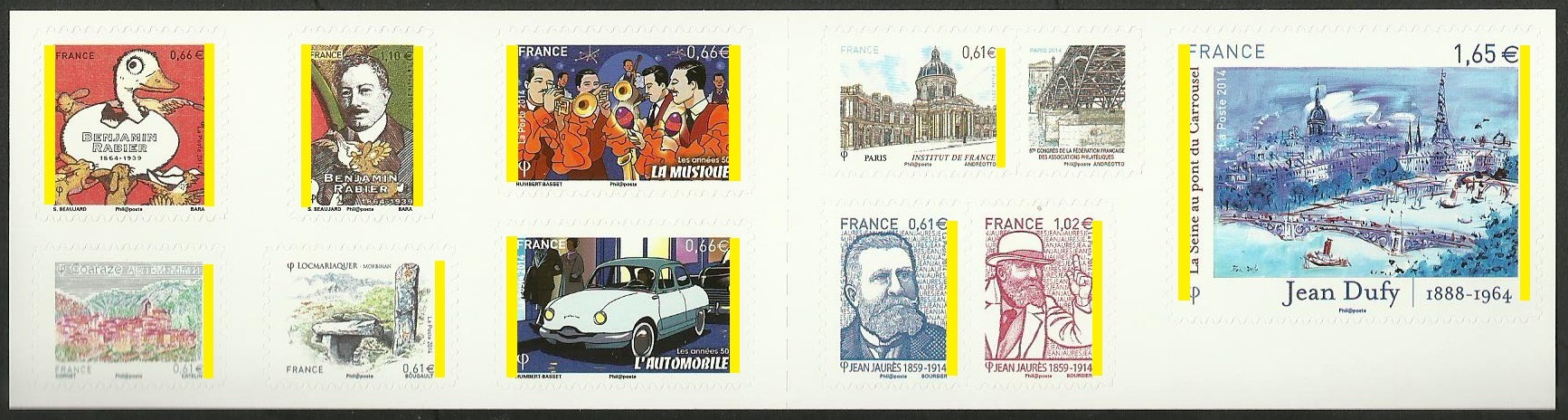

Le carnet autoadhésif « Les beaux timbres s'exposent au Salon » émis en septembre 2014 a la particularité d'être constitué de:
- timbres émis avec ou sans bande phosphorescente lors de Planète Timbres de juin 2014
- timbres réduits par rapport aux timbres initialement émis sur un support gommé ou autoadhésif. La réduction des timbres et des bandes phosphorescentes est variable en fonction des émissions.
- timbres imprimés avec des bandes phosphorescentes Pho H avec des hauteurs variables
Timbre
Barres
phosphoTimbre
Barres
phosphoTimbre (V/H)
Barres phospho
(V)
3.2.3. Les bandes phosphorescentes continues Pho Ec/Eci sur la presse TD6-7
3.2.3.1. Les bandes phosphorescentes continues (Pho Ec/Eci) sur les carnets autoadhésifs imprimés sur la presse TD6-7
3.2.3.1.1. Les bandes phosphorescentes continues (Pho Ec/Eci) sur les carnets autoadhésifs SAGEM

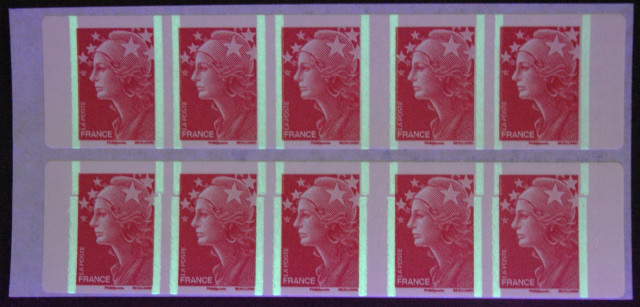

Depuis le second tirage du carnet autoadhésif SAGEM « Marianne et l'Europe » de 10 timbres (tirage du 12.08.08 au 17.09.08) des bandes phosphorescentes continues sont apparues.
L'impression des bandes phosphorescentes était réaliséee avant l'échenillage, opération consistant à découper le papier autour des lignes de timbres pour donner deux bandes de cinq timbres par carnet, les bandes phosphorescentes ne sont présentes que sur les timbres et non sur le support.
(Pho Ec et Pho Eci)
Nous pouvons constater une césure, sur la partie inférieur du carnet autoadhésif SAGEM, correspondant au "raccord" de l'outil porte bande tous les 11 timbres.

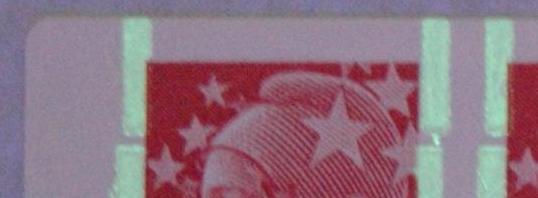

(Détail d'une césure sur un carnet SAGEM de 10 timbres
autoadhésifs)
(Pho Eci)
Désormais l'échenillage est effectué après l'impression des bandes phosphorescentes occasionnant une impression phosphorescente sur la couverture.
(Pho Ec)
3.2.3.1.2.
Les bandes phosphorescentes continues (Pho Ec/Eci) sur les carnets autoadhésifs
DAB
Sur les carnets autoadhésifs DAB de 20 timbres sans échenillage nous ne rencontrons pas de césure sur les timbres. La césure est positionnée sur la marge supérieure ou la marge inférieure.
Le premier tirage concerné est celui avec la couverture « MonTimbraMoi » (2e).

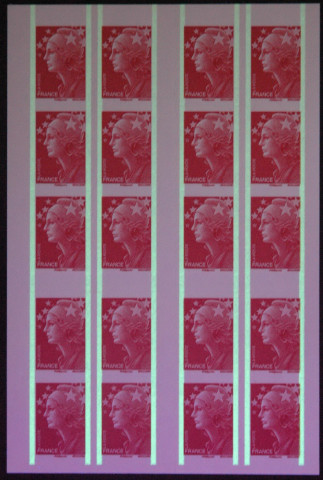

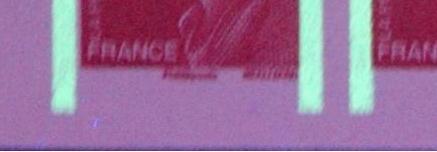

(Détail d'un bas de carnet DAB de 20 timbres)
(Pho Eci)
3.2.3.1.3.
Les bandes phosphorescentes continues (Pho Ec/Eci) sur les carnets autoadhésifs de guichet

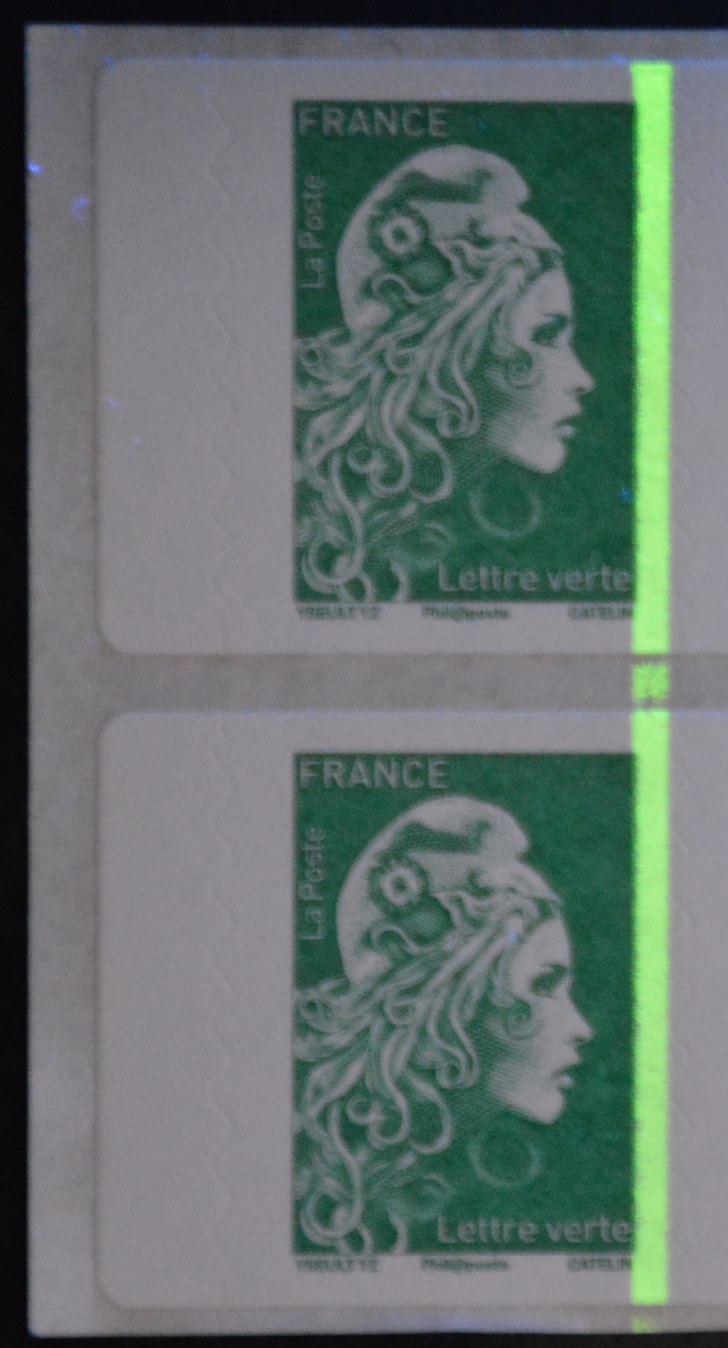

Les carnets autoadhésifs de guichet « Marianne l'Engagée » réalisés sur la presse TD6-7 sont imprimés avec:
- une bande phosphorescente à droite Pho Ec pour la Lettre Verte
- deux bandes phosphorescentes Pho Ec pour la Lettre Prioritaire
- deux bandes phosphorescentes Pho Ec/Eci pour l'International.
3.2.3.2. Les bandes phosphorescentes continues (Pho Ec/Eci) sur les feuilles
autoadhésives de 100 timbres imprimées sur la presse TD207
A partir du changement de tarif du 02.03.09, une évolution majeure sur les bandes phosphorescentes est à observer sur certains tirages avec l'apparition de bandes phosphorescentes continues (Pho Ec/Eci) y.c sur les marges sur la presse TD207.

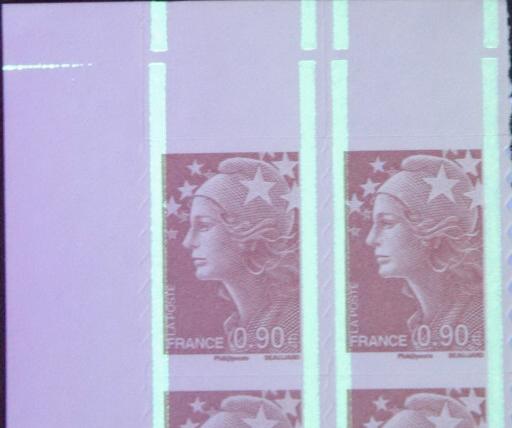

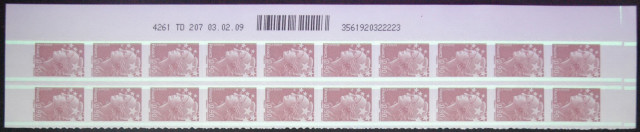

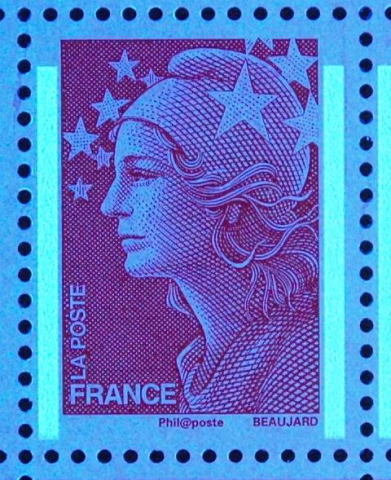

(0.90€ vieux-rose « Marianne et l'Europe » avec bandes phosphorescentes
continues)
(Tirage du 03.02.09 sur la presse TD207)
Le "raccord" de l'outil porte bande occasionne une césure. Nous pouvons constater généralement un léger décalage des bandes phosphorescentes continues à l'endroit du "raccord" de la plaque d'impression.
(Détail de la césure dans la marge supérieure avec un léger décalage
horizontal des bandes phosphorescentes)
(Pho Ec)
Le "raccord" de l'outil porte bande peut être positionné à un endroit différent en fonction des tirages et du montage de l'outil.

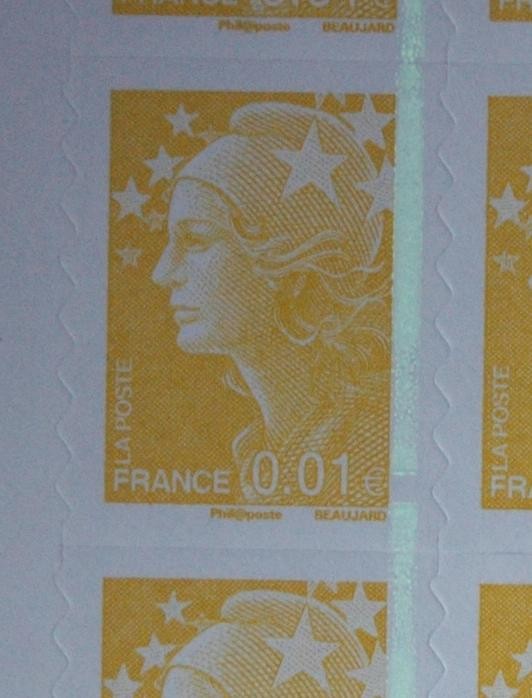

(Détail du "raccord sur la 5e rangée sur le second tirage du
0.01€ « Marianne et l'Europe » du 23.03.09 au 24.03.09)
(Pho Eci)
3.2.3.3. Les bandes phosphorescentes continues (Pho
Ec/Eci) sur les roulettes autoadhésives imprimées sur la presse
TD207
Les nouvelles roulettes autoadhésives « Marianne et l'Europe » vendues en bobines de 300 timbres depuis Août 2008 sont imprimées sur la presse TD207 avec des bandes phosphorescentes continues.

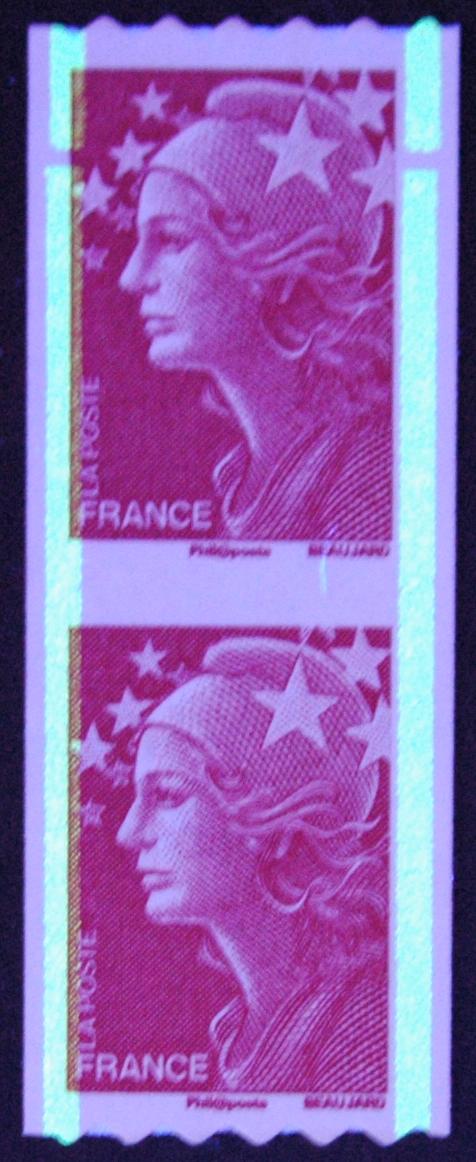

(Paire verticale TVP rouge « Marianne et l'Europe » autoadhésif de roulette
avec des bandes phosphorescentes continues sans et avec césure)
(Pho Ec et Pho Eci)
3.2.3.4. Les bandes phosphorescentes continues (Pho
Ec/Eci) sur les roulettes gommées imprimées sur la presse
TD207
Les premières valeurs gommées avec des bandes phosphorescentes continues sont apparues avec les roulettes TVP « Marianne et l'Europe » imprimées sur la presse TD207.
Dates de découverte des roulettes « Marianne et l'Europe » gommées:
- TVP rouge « Marianne et l'Europe » : début 2009
- TVP bleu « Marianne et l'Europe » : fin 2009-début 2010
- TVP vert « Marianne et l'Europe » : Mai 2011

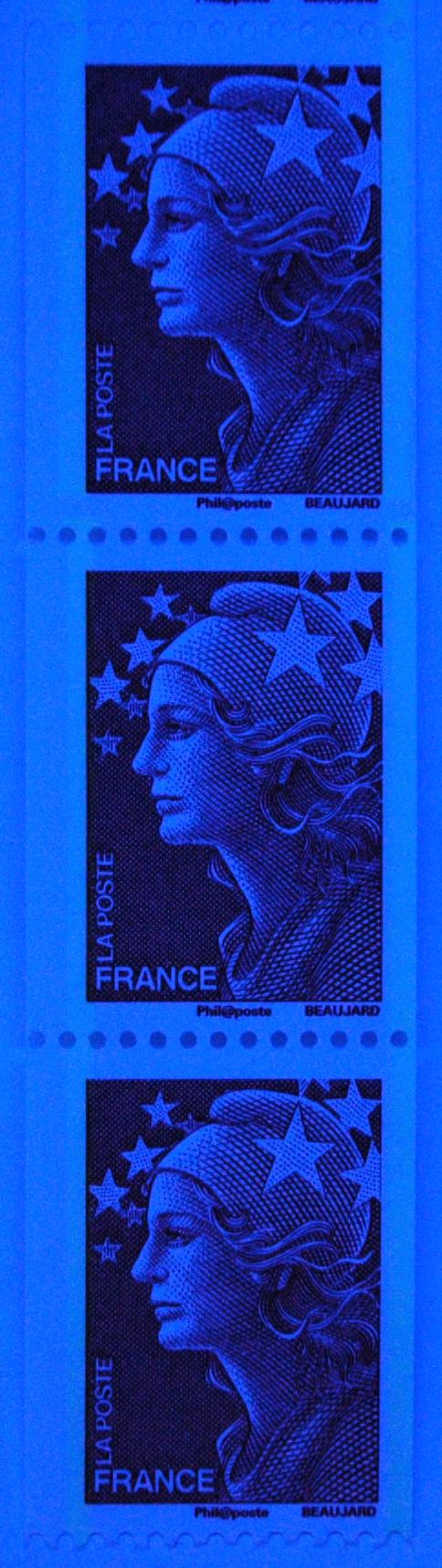

(TVP rouge « Marianne et l'Europe » gommé de
roulette avec des bandes phosphorescentes continues sans et avec césure)
(Pho Ec et Pho Eci)
3.2.3.5. Les bandes phosphorescentes continues (Pho
Ec/Eci) sur les timbres gommés de feuille de 100 timbres
A date, il n'y a pas de timbres gommés de feuille imprimés avec des bandes phosphorescentes continues.
3.2.4. Les bandes phosphorescentes continues Pho Cc sur la presse RGR-2

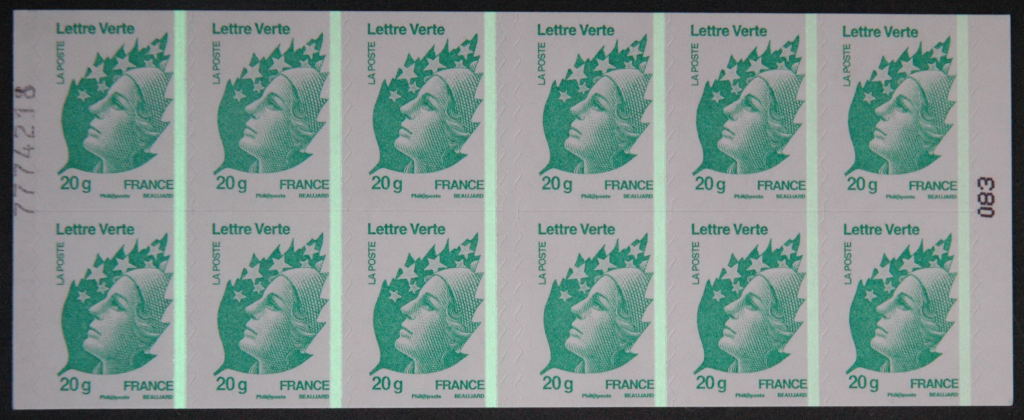

Des bandes phosphorescentes continues (Pho Cc) ont été imprimées pour la première fois sur la presse RGR-2 lors du premier tirage du carnet autoadhésif de guichet Lettre Verte 20g « Marianne et l'Europe » du 07.07.11. (1er tirage du 07.07.11 au 11.07.11).
(Pho Cc)
Il n'a pas été observé de bandes phosphorescentes Pho Cci sur les carnets imprimés sur la presse RGR-2, le cylindre d'impression étant recouvert d'un manchon en caoutchouc sans raccord.
