5.2.1. Les types sur les émissions imprimés en taille-douce
PARTIE
V - LES ANOMALIES DE FABRICATION
5.2.
Anomalies de cliché
Une variété de cliché est une altération du graphisme d'un timbre sur une case spécifique. Cette altération peut-être volontaire suite à une retouche ou accidentelle.
5.2.1. Les types sur les émissions
imprimés en taille-douce
5.2.1.1. Définition d'un aspect, d'un type et d'une variété
Un timbre-poste est un produit industriel. A ce titre, la production d’un timbre-poste est issue d’un processus industriel, lui-même constitué de composants industriels.
La modification d’un seul de ces composants ou de ces processus génère un nouvel aspect.
Les bandes phosphorescentes qui sont composées de plusieurs composants (encre, cylindre,…) sont un composant pouvant conduire à un aspect.
La notion de type est liée au poinçon ou à la numérisation de celui-ci (fichier informatique GAO).
Il existe plusieurs types pour un timbre si :
- des poinçons différents sont utilisés ou si des retouches sont apportées sur ceux-ci,
- le fichier informatique GAO est modifié.
Le type est donc est un composant de l’aspect.
Si cette modification est accidentelle, c’est une variété qui est générée.
Type (figurine) 1. Poinçons
Modification volontaire ou accidentelle du poinçon original gravé par le graveur et/ou des poinçons de service (poinçon-transfert)
2. Fichiers informatiques (GAO)
Modification volontaire du fichier informatique résultant de la scannérisation du poinçon d’origine (fichier original) et/ou des fichiers de service (fichier-transfert)Mode de transfert (**) TDL / GEM / GGE / GCL / … Mode d'impression A plat / Rotative (TD3-x / TD6-x ou TD20x / RGR-x / Offset / Hélio /…) Papier Gommé / Autoadhésif / Gomme tropicale / Papier couché / Papier Whiley /… Encre Couleurs de l’encre / Caractéristique de l’encre (Taille-Douce / Offset / Hélio / …) Bandes Pho Encre / Cylindre d’impression / Mode de séchage Surcharge Texte / couleur / Mode d’impression Format Feuille / Carnet / Roulette / Entiers postaux / Bloc-feuillet /…
(*)
Les inscriptions de service (date d’impression, numéro de nappe, presse utilisée, …), les repères d’impression (repère électronique, carré noir, BOBST, //, …) et les couvertures avec divers imprimés ne font pas partie du processus d’impression des timbres (uniquement du support). Ils ne peuvent donc pas être considérés comme des composants pouvant induire un aspect.
(**) Identifiable par le rendu
final du timbre
Les bandes phosphorescentes ne sont pas des types mais un composant
de l'aspect. Il faut donc parler de classification des bandes phosphorescentes (classe Pho A, classe Pho B,...) et non de type A, type B,... |
5.2.1.2. Les types sur les timbres d'usage courant imprimés
en taille-douce
5.2.1.2.1. Marianne de Cheffer et Marianne de Béquet
Sur les « Marianne de Cheffer » et « Marianne de Béquet » il n’a été observé qu’un seul type.
5.2.1.2.2. Sabine de Gandon
Le 1.00FF rouge « Sabine de Gandon » a la particularité d'être issu du poinçon de service dans son état initial. Il est en effet la copie exacte du poinçon original avec la valeur à 1.00FF.
Suite à une altération accidentelle du poinçon de service, un "grain de beauté" est visible sur tous les tirages imprimés à partir du 25.10.77 quelle que soit la couleur.
1.00FF
« Sabine de Gandon » | ||
Types | Descriptions | Photos |
T1 | Sans
"grain de beauté" |  |
T2 | Avec
"grain de beauté" |  |
Valeurs | Présentations | Types |
1.00FF
rouge « Sabine de Gandon » | Carnets,
feuilles et tirages de service | T1 |
Carnets, feuilles
et roulettes | T2 | |
| 1.00FF vert « Sabine de Gandon » | Carnets
de 20 timbres (1er tirage et 2e tirage) | T1 |
Autres carnets,
feuilles, roulettes et tirages de service | T2 | |
| 1.00FF sépia « Sabine de Gandon » | Toutes | T2 |
5.2.1.2.3. Liberté de Gandon
Sur la valeur 2.20FF rouge « Liberté de Gandon » deux poinçons ont été confectionnés occasionnant deux types suite à la conception d’un second poinçon de service sur cette valeur faciale..
Le second type n'a été imprimé qu'en feuille de 100 timbres sur des presses TD6 et sur les presses RGR-1 et RGR-2. Les tirages sur les presses RGR sont tous bi-bloc.
Le tirage du 10.06.85 (5e) sur la presse RGR-1 est le premier tirage au type 2.
2.20
FF rouge « Liberté de Gandon » | ||
Types | Descriptions | Photos |
T1 |
5 bandes obliques dans la base du chiffre 2 |  |
T2 |
4 bandes obliques dans la base du chiffre 2 |  |

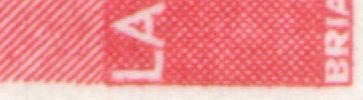

5.2.1.2.4. Marianne du Bicentenaire
Lors de la dernière émission du 18 mars 1996 de la « Marianne du Bicentenaire » la technique de la gravure électromécanique (GEM) est utilisée. Il s’agit d’un transfert numérisé de la gravure du poinçon original sur le cylindre d’impression à l’aide d’une tête de diamant.
Le poinçon de service du 3.80 F rose mis en vente en 1990 a probablement été numérisé pour les tirages du 3.80 F bleu « Marianne du Bicentenaire ». Selon toute vraisemblance le fichier numérisé avec la valeur faciale à 3.80 F a été modifié pour les tirages du 4.50 F rose « Marianne du Bicentenaire » et le nouveau carnet DAB TVP rouge « Marianne du Bicentenaire » de 20 timbres autoadhésifs.
Nous sommes donc en présence d’un nouveau type.
TVP
rouge « Marianne du Bicentenaire » | |||
Types | Types
de transfert | Supports | Photos |
T1 | TDL | Feuilles
de 100 timbres, carnets de guichet gommés et autocollants de 10 timbres,
carnets de distributeur STEINER et SAGEM |  |
| T2 | GEM-Ohio |
Carnet autocollant DAB de 20 timbres |  |

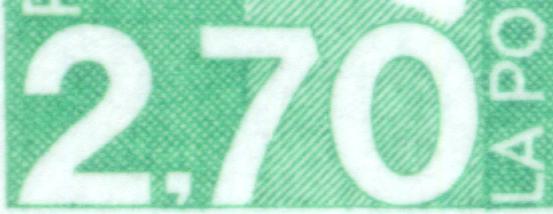

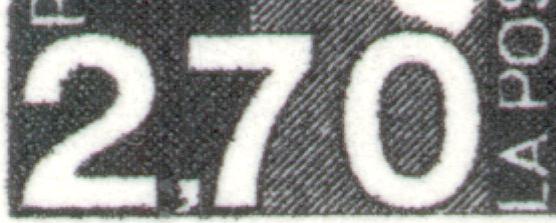

Le 2.70FF noir « Marianne du Bicentenaire » présent sur cette épreuve d'abonnement est également issu d'un transfert de type GEM engendrant un type sur papier velin qui ne se retrouve pas sur les feuilles gommées de 100 timbres issus d'un transfert de type TDL.
La valeur 2.70 F vert « Marianne du Bicentenaire » émise également en mars 1996 a utilisé la méthode traditionnelle du transfert par molette pour la confection de la virole de la presse RGR-1.
5.2.1.2.5. Marianne
du 14 Juillet - La Poste
Sur la « Marianne du 14 juillet – La Poste » le transfert TDL et le transfert GEM avec la machine Hell ont été effectués. Deux types sont observables.
Types | Types
de transfert | Supports | Descriptions | Photos | ||
Oreille | Etoile | Signatures | ||||
T1 | MTL | Feuilles
de 100 timbres, carnets, roulettes, épreuves et TVP rouge "PhilexFrance
99" | Contour
de l'oreille continue et 2e étoile avec crochet |  |  |  |
| T2 | GEM-Hell |
Feuilles de 100 timbres, carnets, roulettes et blocs-feuillets « Valeurs
de Marianne » |
Oreille coupée et 2e étoile sans crochet |  |  |  |
5.2.1.2.6. Marianne
du 14 Juillet - RF
Le poinçon, à l'exception du Carnet autocollant « 100 ans de Semeuse » et des épreuves, est issu un transfert numérique du poinçon non "chiffré" La Poste gravé par C. Jumelé. Suite à ce transfert numérique (GEM-Hell) des retouches ont été effectuées.
Types | Types
de transfert | Supports | Photos |
T1 | TDL | Carnet
autocollant « 100 ans de Semeuse de Roty » et épreuves |  |
T2 | GEM-Hell |
Timbres de 100 timbres, autres carnets autocollants, roulettes, blocs-feuillets
« Valeurs de Marianne », TVP rouge "Sida"et blocs-feuillets
avec personnalisation attenante |  |
5.2.1.2.7. Marianne des Français
- ITVF
La « Marianne des Français – ITVF » se caractérise par deux types différents :
- le carnet autoadhésif « 60e anniversaire de la Marianne de Dulac » suite à un transfert TDL ;
- les autres émissions suite à un transfert numérique, CGE pour la presse TD215 et GEM-Hell pour les presses TD6.
Types | Types
de transfert | Supports | Photos |
T1 | TDL | Carnet
autoadhésif « 60e anniversaire de la Marianne de Dulac » |  |
T2 | GEM-Hell |
Feuilles de 100 timbres, autres carnets autocollants, roulettes et blocs-feuillets
avec personnalisation attenante |  |
GGE | Feuilles
de 100 timbres |  |
5.2.1.2.8. Marianne des Français
- Phil@poste
Le changement de désignation de l’Imprimerie de Périgueux, ITVF en Phil@poste, a créé de fait un nouveau type « Marianne des Français » avec la modification du fichier numérique d’origine.
Au moment de la réalisation du carnet autoadhésif « 40e anniversaire de la Marianne de Cheffer » le matériel de transfert par molette (TDL) était réformé. Le fichier numérique de service réalisé pour la « Marianne des Français – ITVF » a donc été retouché pour insérer la mention donnant naissance à un nouveau type.
Types | Types
de transfert | Supports | Photos |
T1 | TDL | Carnet
autoadhésif « 40e anniversaire de la Marianne de Cheffer » |  |
T2 | GEM-Hell |
Feuilles de 100 timbres, carnets autocollants, roulettes et blocs-feuillets avec
personnalisation attenante |  |
GGE | Feuilles
de 100 timbres |  |

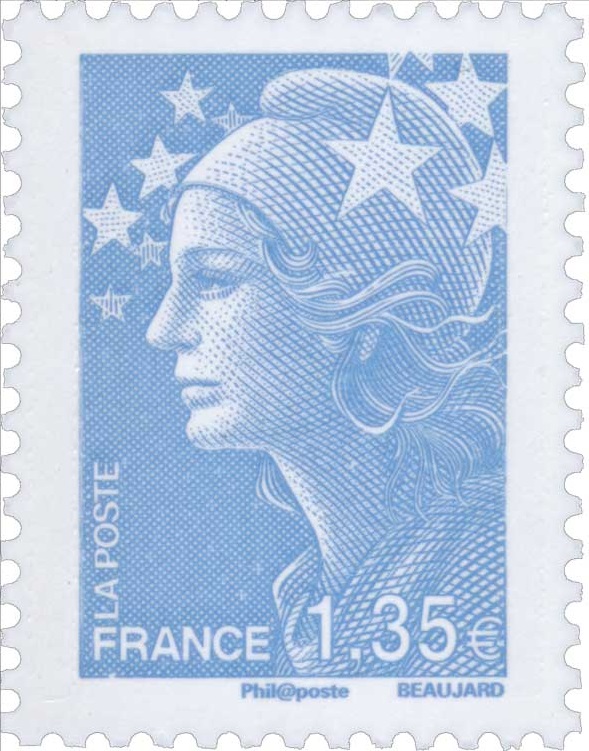

5.2.1.2.9. Marianne et l'Europe
Trois types peuvent être définis suite :
- au transfert du poinçon original pour les émissions avec une valeur faciale ;
- au remplacement de la valeur faciale par le grammage ;
- à la création de la Lettre Verte.
Le type 1 résulte du transfert en GGE ou GEM-Hell du poinçon original réalisé par Yves Beaujard sans valeur faciale et sans fond. Le fond a été réalisé sur la machine à griser de l’Imprimerie. Les valeurs faciales ainsi que les signatures ont été ajoutées informatiquement.
Le type 2 est consécutif à une modification du fichier informatique pour insérer le grammage. L’effigie est plus basse pour laisser la place de l’indicatif du tarif dans la partie supérieure. Dans la partie inférieure sont mentionnés le grammage et « FRANCE ».

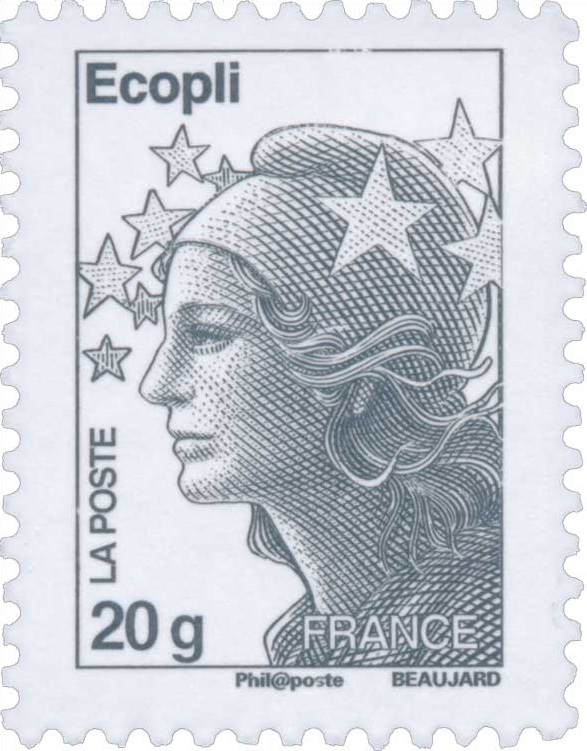

Pour l’Ecopli le fichier informatique en supprimant la fond. Nous sommes donc en présence de deux sous-types :
- type 2-B pour l’Ecopli ;

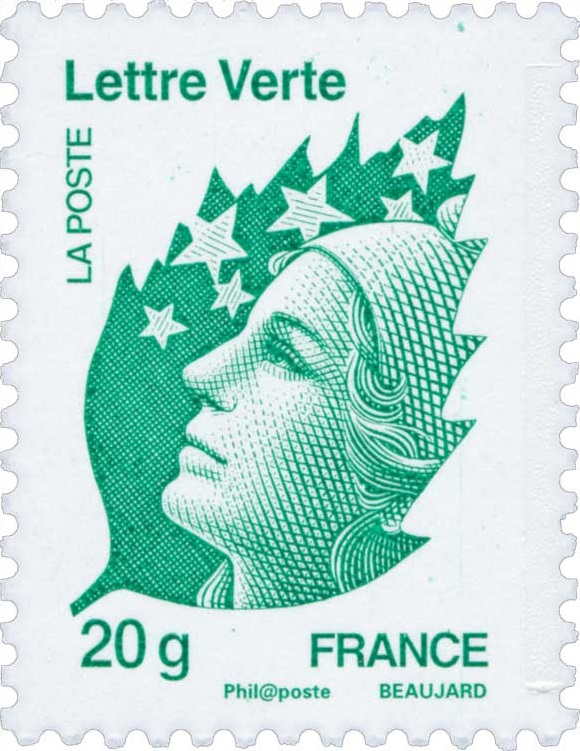

- type 2-A pour les autres valeurs.Le type 3, suite à la création de la Lettre Verte, résulte d’une nouvelle modification du fichier informatique d’origine.
L’effigie oblique est insérée dans une feuille verte stylisée.

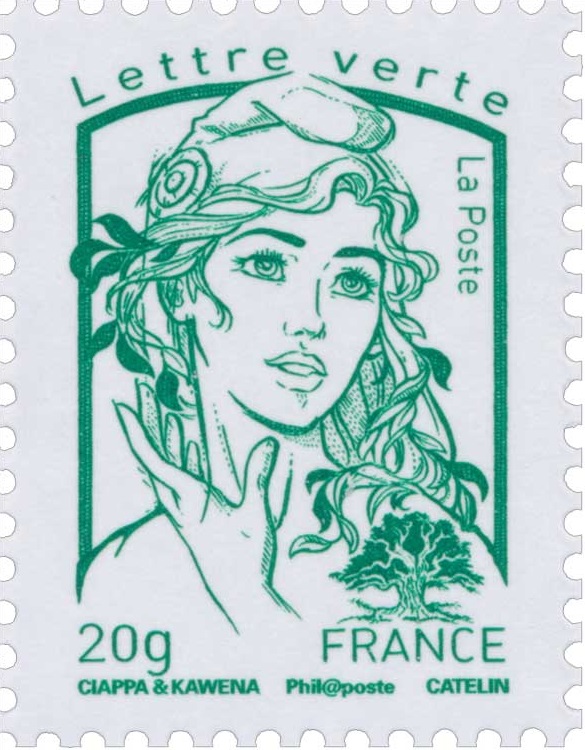

5.2.1.2.10. Marianne
et la Jeunesse
Elsa Catelin qui a gravé deux poinçons suite au projet accepté d’Olivier Ciappa et David Kawena :

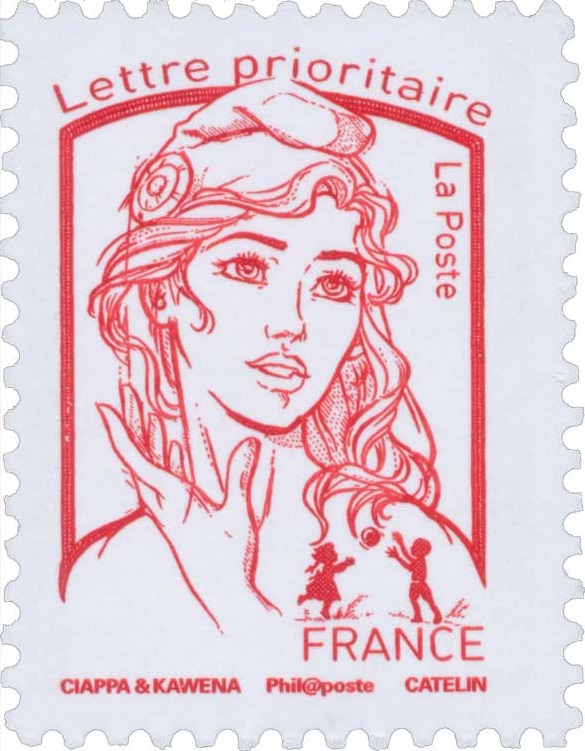

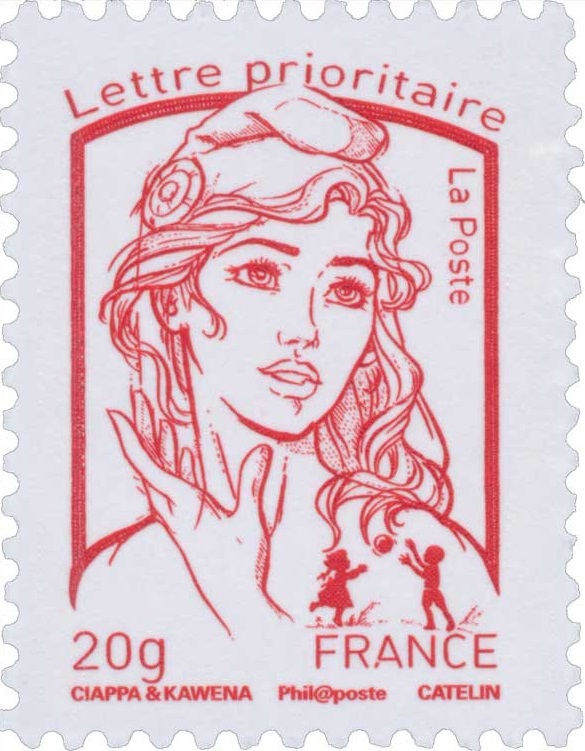

- Lettre Prioritaire 20g « enfants jouant au ballon » sans signature ;
- Lettre Verte 20g « arbre » sans signature.
Les signatures, les valeurs faciales et les retouches sont effectuées en gravure assistée par ordinateur (GAO) sur les ponçons de service. Les deux poinçons génèrent deux types.
L’Ecopli est traité différemment pour ajouter le fond strié et occasionne un sous-type 1-B.
En 2016, la suppression du grammage est réalisée en modifiant les fichiers d’origine. Deux nouveaux types ainsi qu’un sous-type pour l’Ecopli…!

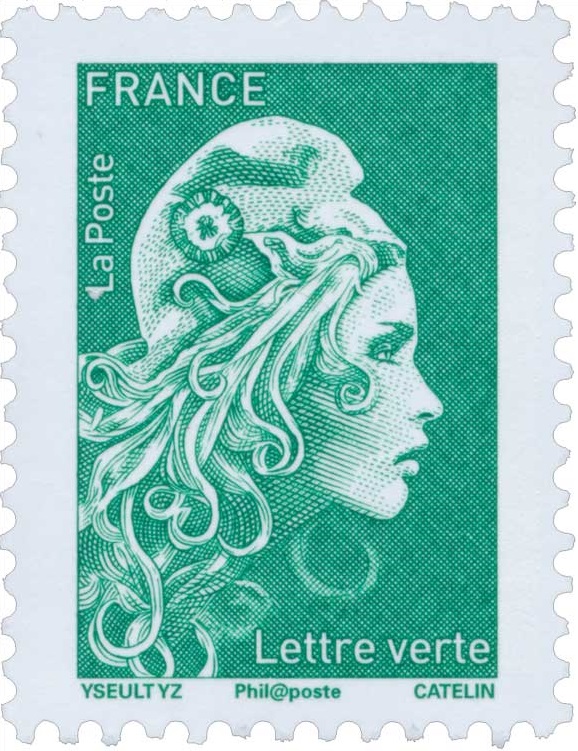

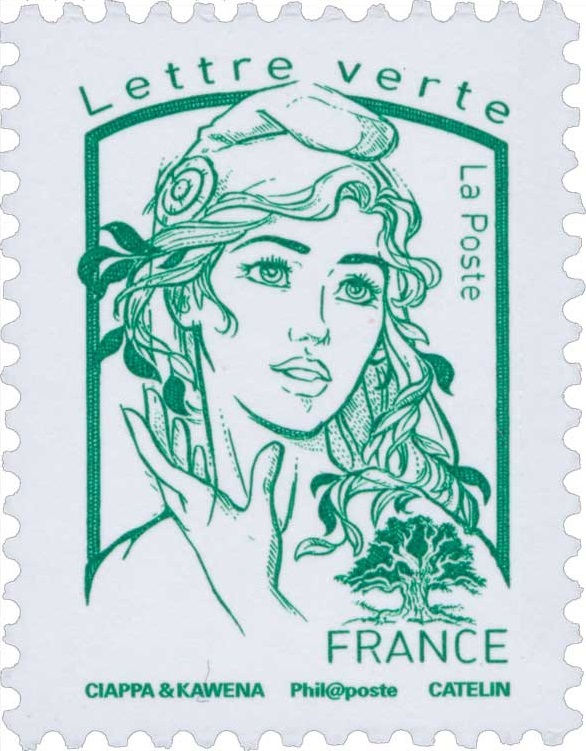

5.2.1.2.11. Marianne
l'Engagée
Le poinçon d’origine Lettre Verte gravé par Elsa Catelin de contient pas de signatures. Après numérisation du poinçon les signatures sont ajoutées et la mention liée au tarif (Lettre Prioritaire,...) ou la valeur faciale (0.01€,…) modifiée.
Suite au changement de statut survenu début janvier 2021, Phil@poste devenant Philaposte, deux types peuvent être dénombrés.

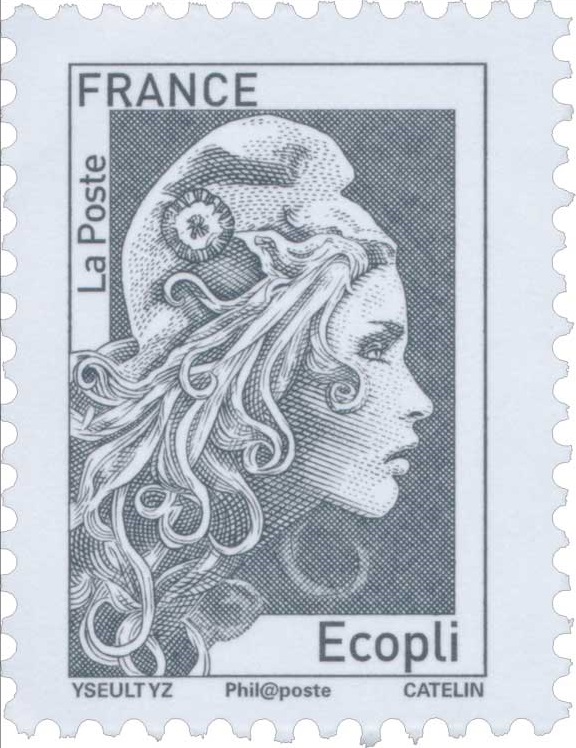

L’Ecopli, avec un fond différent génère un sous-type 1B. Il n’y a pas eu de tirages Ecopli depuis le début 2021.

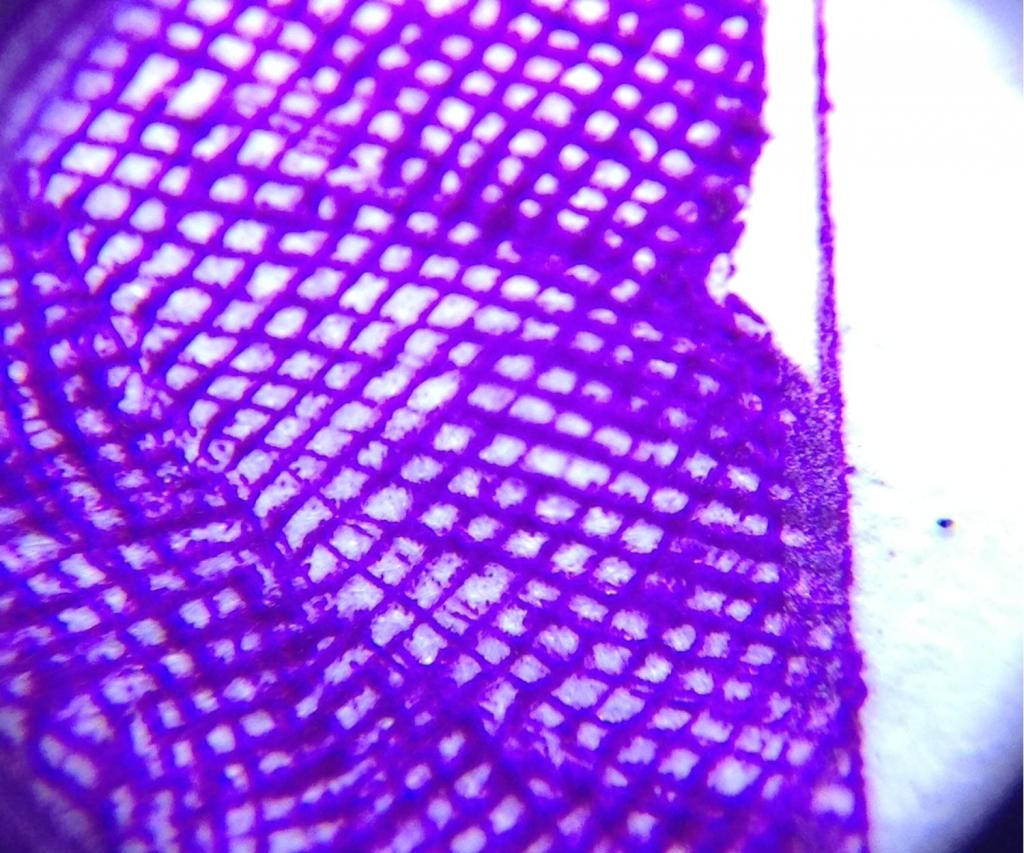

Les retouches volontaires sur les timbres modernes sont rarissimes.

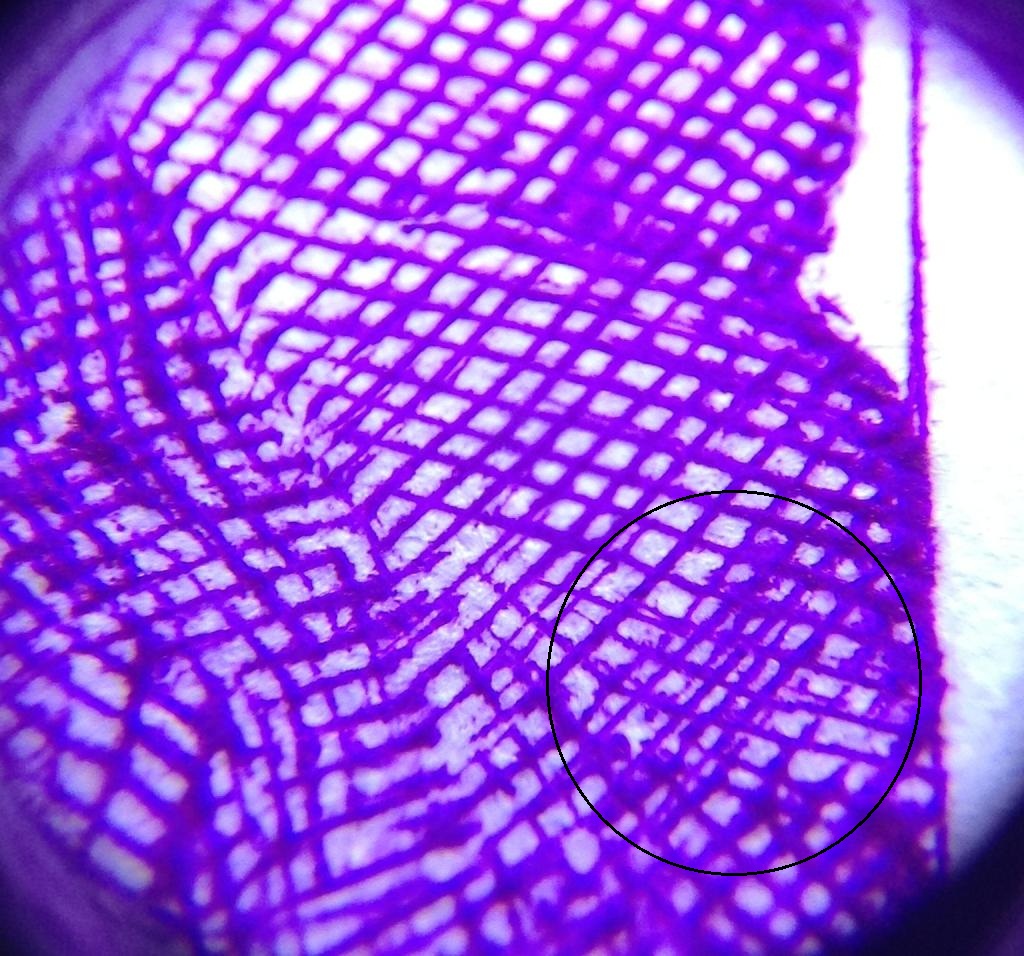

Sur la virole E du 0.50FF violet « Liberté de Gandon » (29e tirage au 42e tirage) suite à une particule dure à partir de la fin du 37e tirage ayant endommagé le cylindre d’impression, occasionnant une griffe à droite du bonnet, une retouche a été effectuée lors du 38e tirage sur la feuille b du cylinre E.
Cette retouche case 33 a la particularité d’être observable sur trois aspects différents:

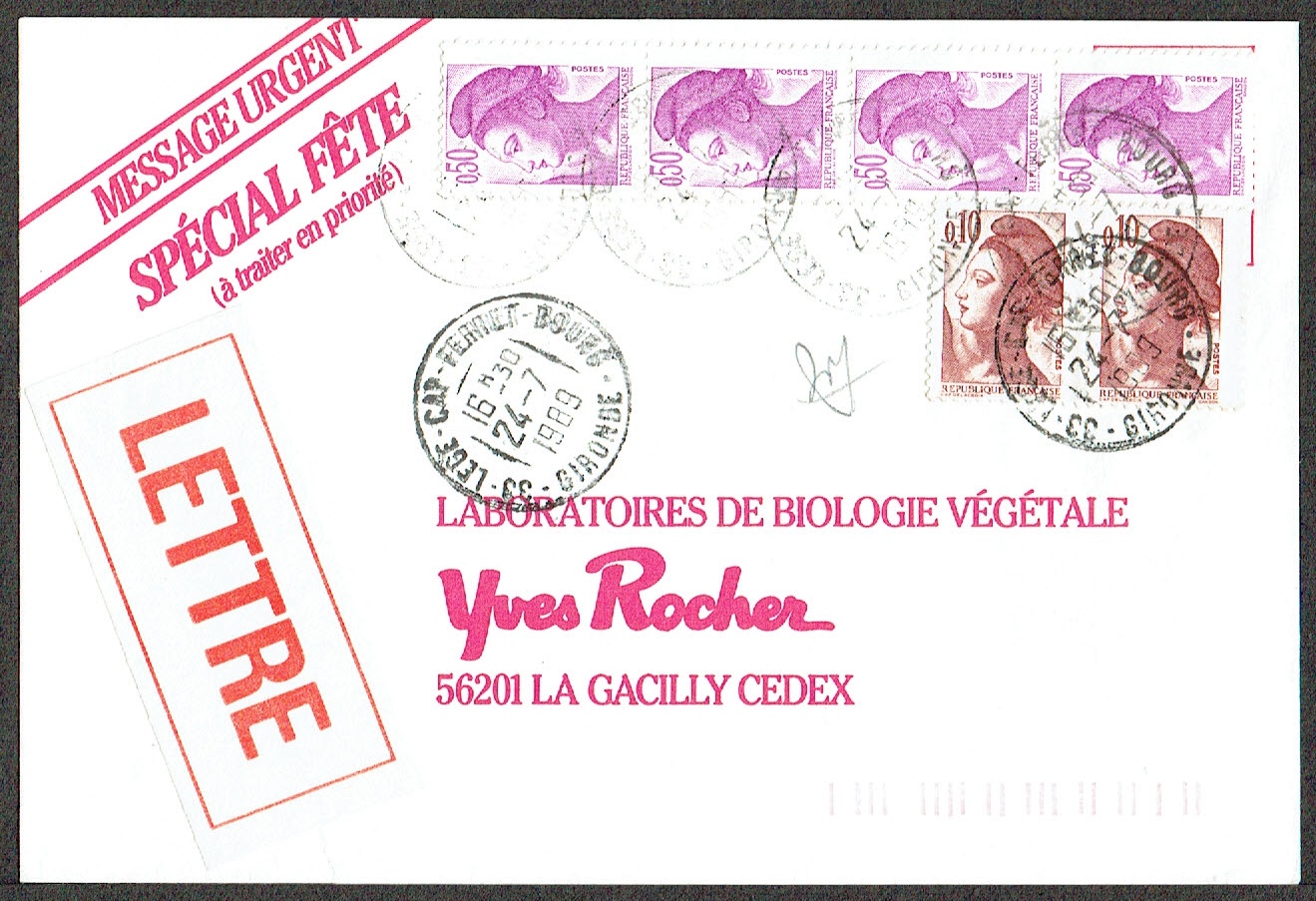

Lettre du 24.07.89 de Cap Ferrat (Gironde) à destination de La Gacilly (Morbihan)
0.50FF violet « Liberté de Gandon » avec retouche sur la 33e case imprimé sur un papier couché (3e timbre de la bande de 4)
2.20FF : Tarif LETTRE jusqu'à 20g du 16.08.88 au 10.01.90
5.2.3. Altérations accidentelles
Les altérations accidentelles sont nombreuses, parfois constantes et peuvent avoir de multiples causes.
Les deux altérations accidentelles les plus rencontrées sont :
* les points, mouches, grains de beauté,…
Ces altérations sont dues:
- au dépôt accidentel d'une particule de chrome se détachant du cylindre et créant un trou à l'impression. A chaque tour de cylindre une marque sera donc effectuée jusqu'au nettoyage du cylindre ou à la disparition toute seule de cette particule.
- à un trou dans le cylindre de pression (en typographie)
Anomalie |
Timbre
avec une anomalie tenant à normal |
Détail
de l'anomalie |
"Barrette"
dans les cheveux |
 |
 |

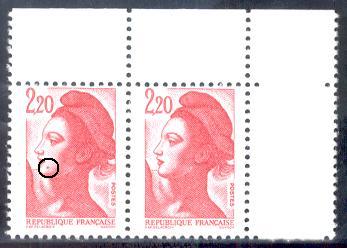

"Grain
de beauté" |
 |
 |

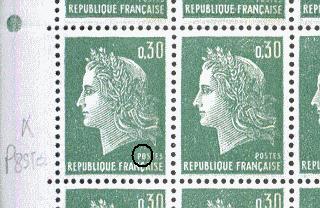

"P8STES" |
 |
 |

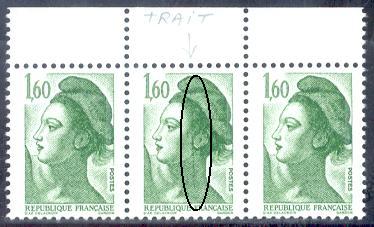

* les rayures
En taille-douce, les rayures sont dues à:
- un corps étranger (ex: dépôt accidentel d'une particule de chrome) dans la masse plastique du cylindre essuyeur qui provoque une rayure du cylindre d'impression
- un chiffon (chemise) avec un bouton qui n'a pas été enlevé (cas des exemples présentés ci-dessous).
Ces rayures peuvent prendre de multiples aspects.
Anomalie |
Timbre
avec une anomalie tenant à normal |
Détail
de l'anomalie |

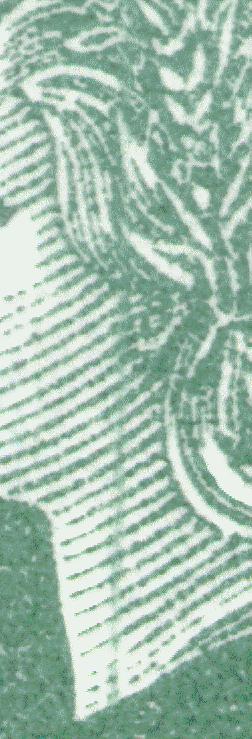

Rayure
verticale |
 |
 |

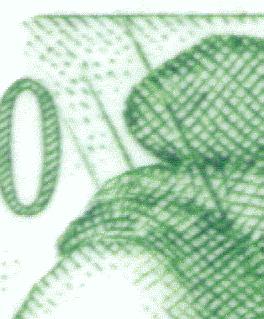

Trois rayures
obliques |
 |
 |
Ces particules peuvent se déplacer et être très éphémères.
En typographie, une rayure de couleur est due à un frottement après l'impression sur une encre pas encore entièrement sèche. Nous ne sommes donc pas en présence d'une anomalie de cliché.
En effet, une anomalie de cliché suite à un choc laisserait apparaître une rayure blanche du fait de l'écrasement de la partie imprimante.
Anomalie |
Timbre
avec une anomalie tenant à normal |
Détail
de l'anomalie |
Rayure
verticale |
 |
 |
Les défauts de moletage surviennent lors du report des empreintes sur la virole.
5.2.4.1. Double-frappe ou Re-entry
La double frappe ou le re-entry (terme anglo-saxon) est une variété de clichés qui ne peut se rencontrer que sur les émissions imprimées en Taille-Douce avec transfert de la molette (TDL).

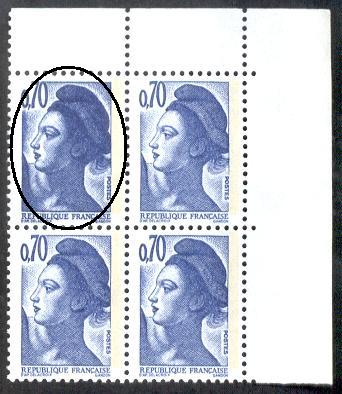

(Re-entry sur la case n° 9 du 0.70FF bleu-violet « Liberté
de Gandon »)
5.2.4.1.1. Rappel
du principe d'élaboration du cylindre d'impression

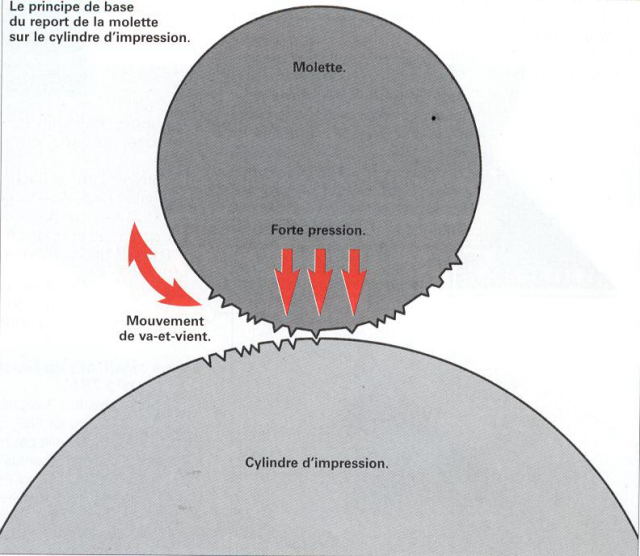

En Taille-Douce de type TDL pour copier un poinçon sur le cylindre d'impression, est utilisée la molette.
La molette, petit cylindre reprenant en relief ce qui est en creux sur le poinçon, est pressée fortement sur le cylindre d'impression par des mouvements rotatif.
Source: L'Echo de la Timbrologie de Mai 2005 (n° 1785)
Cette opération est répétée autant de fois qu'il y a de timbres.
5.2.4.1.2.
Une anomalie lors de l'élaboration du cylindre d'impression: la double
frappe

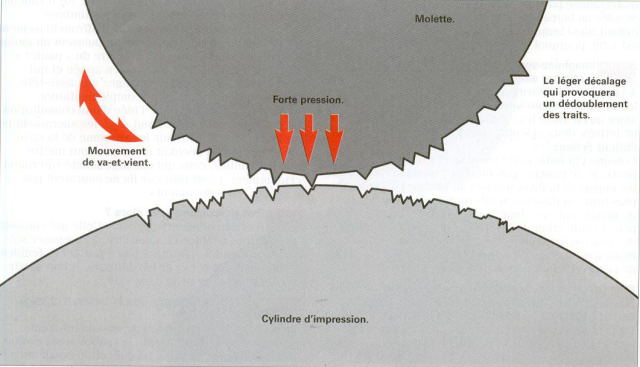

Lors de la pression et du mouvement de va-et-vient, il arrive que les traits en reliefs de la molette ne retombent pas dans les tailles déjà réalisées par les pressions précédentes mais à quelques dixièmes de millimètres à coté.
Source: L'Echo de la Timbrologie de Mai 2005 (n° 1785)
Il est donc réalisé un second trait, moins prononcé que le premier ayant reçu plusieurs pressions successives. Ce second trait lors de l'impression sera restitué et laissera apparaître un second trait d'où le terme de double-frappe.
5.2.4.1.3.
Re-entry sur les timbres imprimés avec des bandes phosphorescentes
Peu de timbres imprimés avec des bandes phosphorescentes sont imprimés avec un re-entry.

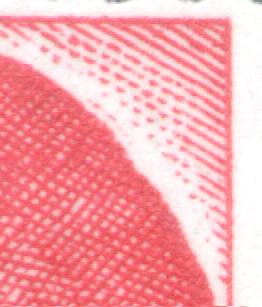

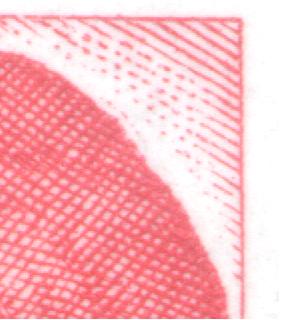

Timbres-poste |
Normal |
Re-entry |
1.40FF
rouge Sabine de Gandon |
- |
- |
0.70FF
bleu-violet Liberté de Gandon |
 |
 |
2.20FF
rouge Liberté de Gandon Type I |
 |
 |
4.00FF
rose Marianne du Bicentenaire |
 |
 |
Les timbre 2.20FF rouge « Liberté de Gandon » et 4.00FF rose « Marianne du Bicentenaire » imprimés avec un re-entry existent sans bande phosphorescente.

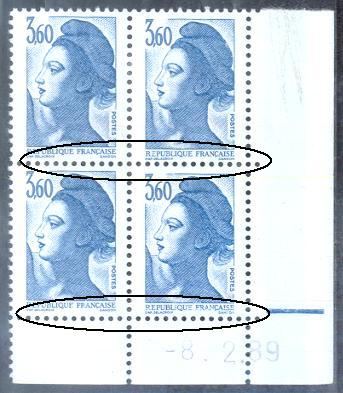

5.2.4.2. Décalage de la frappe de l'empreinte
Lors de transfert de la molette un décalage peut survenir de la frappe de l'empreinte.
(Décalage entre les cases 90 et 100 sur le 3.60FF bleu «
Liberté de Gandon » - Tirage du 08.02.89 sur TD6-7 sur papier Chalky)
(Décalage de 0.5 mm)
